罩式光亮退火爐
罩式爐，是爐體為一罩子，或爐底不動，爐罩移動，或爐罩不動，爐底移動的熱處理爐。用于工件成批熱處理加熱。
傳統罩式爐用氮?dú)浠旌蠚怏w作為保護介質，氫氣相對于氮?dú)饩哂袑?dǎo)熱性好，密度小、動力粘度小、還原性強等優點，逐漸代替了氮?dú)浠旌蠚怏w作為保護氣體。同時，它對罩式爐安全控制提出了更加嚴格的要求。首先，保護罩和爐臺的金屬外殼全部經過X射線探傷，嚴格保證各設備加工質量。其次，在退火周期開始時，對所有儀表、開關位置進行檢查，使他們置于正確的設定位置。將內罩扣在準備好的爐臺上后，進行氫氣入口閥門的泄漏檢測，然后進行爐臺空間泄露測試，以確保爐臺、內罩系統完全密封，同時還對煤氣主開閉器、氫氣主開閉器各進行一次嚴密性實驗。泄露測試合格后，用氮?dú)鈱?duì)爐內空間進行吹掃。氮?dú)獯祾弑仨殱M足3個條件才能結束，一定氮?dú)獯祾吡?，最小的氮?dú)獯祾邥r(shí)間：氧化含量小于1%。罩式爐多用于冶金行業的鋼絲、鋼管、銅帶、銅線以及硅鋼片等的退火處理。其中銅帶主要適用于黃銅帶、青銅帶、異型銅帶、紫銅帶等材料的熱處理。它有圓形和長方形結構。臺車爐由外罩及底座組成，罩殼由鋼板及型鋼焊接而成，內部為爐襯，加熱裝置(電熱元件或燃?xì)鉄?布置在爐膛周圍墻壁上。爐臺上設有兩個導向立柱，便于罩殼安裝，根據熱處理工藝要求不同可通過不同氣氛進行保護。一般罩式爐加熱罩、冷卻罩、爐臺、內罩及相應冷卻、抽空系統組成。為提高產品質量和縮短退火周期，內罩與爐臺數量相同，加熱罩一般為爐臺數量的一半多1個，冷卻罩為爐臺數量一半左右。罩式爐裝爐量大，爐溫均勻性要求高，設置強制對流風扇，進行爐氣循環。
關鍵詞：退火爐
所屬分類：
產品描述
|
QBG系列燃?xì)庹质酵嘶馉t
|
||
|
全氫罩式退火爐是冷軋產品高質量光亮退火的一種設備,爐內以強對流循環的純氫作為退火 過程保護體,將經過軋制的鋼卷在保護氛下完成再結晶退火過程，以消除其在軋制過程中形成 的軋制應力，改善鋼卷的沖壓性能。與普通罩式爐相比，全氫罩式退火爐具有生產能力高，退火的 帶鋼機械性能均勻，表面清潔度高及安全可靠等優點，大大提高了退火產品的質量。 泰盛爐業開發的QBG-系列燃?xì)庹质酵嘶馉t,充分吸收了國內各種類型燃。罩式爐技術的優點，在設備本體、系統安全和系統開放性方面都有創新性，設備投產一次成功，成為國內第一家擁有自 己的燃罩式退火爐技術的企業。 |
 |
|
|
系統構成
|
||
 |

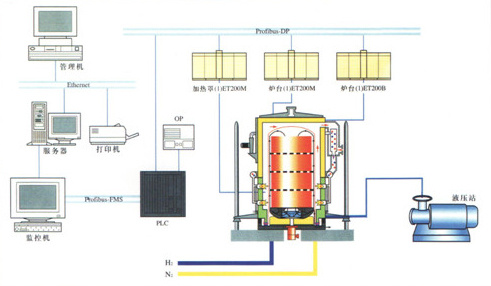

泰盛爐業開發的燃“罩式退火爐由三大部分組成，機械設備、基礎控制系統和過程計算機系統。機械設備包括爐臺、加熱罩、內罩、冷卻罩、閥站、爐前管路系統、液壓系統等主體設備及其附件;基礎控制系統采用西門子的S7-400PLC, -個PLC控制兩個爐臺，就地設備采用遠程I/0控制方式與主PLC相連。PLC上還連接了操作面板OP,退火過程的全部操作和信息顯示以及故障報警等均可在OP上完成，確保了系統的操作安全。過程計算機系統包括服務器、工作站、監控計算機、打印機等設備，向上通過Ethernet網與車間管理計算機相連，向下通過Profibus網與PLC相連。 | |
|
爐臺
|
||
|
爐臺由鋼結構,擴敗器、隔熱材料和承重板等組成，是罩式爐的核心部分，具有耐熱、 耐沖擊，防止氫氣腐蝕的特點。 燃?xì)饧訜嵴?/p> 加熱罩由鋼結構，燃燒系統，換熱系統，耐火材料等組成。加熱罩燃燒包括煤氣管道，空管道，燒瞞，自動點火系統、火焰監測系 統和氫氣燃燒系統。加熱罩內襯采用耐火纖維。既保證隔熱效果又降低成本。為了防止纖維在加熱過程出現收縮，在纖維表面噴涂耐火涂64。加熱罩換熱系統采用自熱式預熱器，預熱器為雙面翅片型，增加 了換熱面積和換熱效率，可使空預熱到約450C。
|
|
|
| 內罩 | ||
 |
內罩是由簡體部分，上部封頭與起吊裝置、下部與 法蘭部分焊接而成。筒體加工成波紋狀，大大延長了使 用壽命，同時內罩與燃之間可成一個容閉的空間，使退 火材料在保護氣氛中達到無氧化的光亮表面。 |
|
 |
冷卻罩 冷卻罩由鋼結構和冷卻風機噴淋裝置組成，將經過再結 晶退火的鋼卷冷卻到出爐溫度。 |
|
 |
 |
|
罩式爐，是爐體為一罩子，或爐底不動，爐罩移動，或爐罩不動，爐底移動的熱處理爐。用于工件成批熱處理加熱。
傳統罩式爐用氮?dú)浠旌蠚怏w作為保護介質，氫氣相對于氮?dú)饩哂袑?dǎo)熱性好，密度小、動力粘度小、還原性強等優點，逐漸代替了氮?dú)浠旌蠚怏w作為保護氣體。同時，它對罩式爐安全控制提出了更加嚴格的要求。首先，保護罩和爐臺的金屬外殼全部經過X射線探傷，嚴格保證各設備加工質量。其次，在退火周期開始時，對所有儀表、開關位置進行檢查，使他們置于正確的設定位置。將內罩扣在準備好的爐臺上后，進行氫氣入口閥門的泄漏檢測，然后進行爐臺空間泄露測試，以確保爐臺、內罩系統完全密封，同時還對煤氣主開閉器、氫氣主開閉器各進行一次嚴密性實驗。泄露測試合格后，用氮?dú)鈱?duì)爐內空間進行吹掃。氮?dú)獯祾弑仨殱M足3個條件才能結束，一定氮?dú)獯祾吡?，最小的氮?dú)獯祾邥r(shí)間：氧化含量小于1%。罩式爐多用于冶金行業的鋼絲、鋼管、銅帶、銅線以及硅鋼片等的退火處理。其中銅帶主要適用于黃銅帶、青銅帶、異型銅帶、紫銅帶等材料的熱處理。它有圓形和長方形結構。臺車爐由外罩及底座組成，罩殼由鋼板及型鋼焊接而成，內部為爐襯，加熱裝置(電熱元件或燃?xì)鉄?布置在爐膛周圍墻壁上。爐臺上設有兩個導向立柱，便于罩殼安裝，根據熱處理工藝要求不同可通過不同氣氛進行保護。一般罩式爐加熱罩、冷卻罩、爐臺、內罩及相應冷卻、抽空系統組成。為提高產品質量和縮短退火周期，內罩與爐臺數量相同，加熱罩一般為爐臺數量的一半多1個，冷卻罩為爐臺數量一半左右。罩式爐裝爐量大，爐溫均勻性要求高，設置強制對流風扇，進行爐氣循環。
